Z3500C – Exprimidor neumático hidráulico de horquilla en C
El proceso de Exprimidor neumático hidráulico de yugo en C Z3500C es un solución de remachado de alta resistencia diseñado para Precisión, consistencia y eficiencia del operador. Combinando Potencia neumática con multiplicación de fuerza hidráulicaProporciona una fuerza de compresión alta y repetible con un mínimo esfuerzo del operador. Pensadas para un Aplicaciones aeroespaciales, automotrices e industriales.Esta herramienta garantiza una instalación precisa de remaches al tiempo que reduce la fatiga y mejora la productividad.
Características principales
Sistema de energía neumático-hidráulico – Utiliza presión de aire para generar una poderosa fuerza hidráulica para un remachado consistente.
Diseño de yugo en C – Proporciona una accesibilidad óptima para remachar en áreas confinadas o de difícil acceso.
Alta fuerza de compresión – Garantiza una instalación de remaches fuerte y uniforme.
Construcción duradera – Construido con materiales de grado aeroespacial para una larga vida útil.
Control de precisión – Mantiene una presión repetible y resultados consistentes en múltiples ciclos.
Operación ergonómica – Ligero y diseñado para minimizar la tensión durante el uso prolongado.
Ventajas y beneficios
Calidad de remache constante – Elimina la variabilidad en comparación con los métodos de remachado manuales.
Fatiga reducida del operador – El sistema neumático-hidráulico proporciona fuerza con el mínimo esfuerzo físico.
Eficiencia de ahorro de tiempo – Un proceso de remachado más rápido y confiable aumenta el rendimiento.
Aplicación versátil – Funciona con una amplia gama de tamaños y materiales de remaches.
Seguridad y confiabilidad – Construido para soportar entornos industriales exigentes con un mantenimiento mínimo.
Aplicaciones
Ensamblaje y mantenimiento aeroespacial – Remachado de precisión en estructuras y componentes aeronáuticos.
Fabricación automotriz – Remachado en bastidores de carrocería, paneles y componentes estructurales.
Fabricacion industrial – Fijación fiable en conjuntos de chapa y estructuras metálicas.
Reparación de Equipo Pesado – Solución duradera para tareas de mantenimiento y restauración.
Operaciones generales de remachado – Ideal para tareas de remachado repetitivas y de alta resistencia.
¿Por qué elegir el Z3500C?
El proceso de Exprimidor neumático hidráulico de yugo en C Z3500C son los Solución perfecta para profesionales de los sectores aeroespacial, automovilístico e industrial. que requieren precisión, repetibilidad y durabilidad en operaciones de remachado. Con su Sistema de fuerza neumática y diseño ergonómico de yugo en C, se asegura Instalación de remaches de alta calidad con máxima eficiencia.
Caracteristicas
- Exprimidores de remaches de compresión de grado industrial y alta calidad para la instalación de remaches sólidos.
- Tamaño compacto y peso más ligero en comparación con los exprimidores neumáticos actuales del mercado.
- FUERZA CONSTANTE en todo el rango de carrera.
- Fabricado con materiales de grado aeronáutico de alta calidad y características mantenidas con tolerancias estrechas, para años de funcionamiento confiable.
- La reducción de peso y la fuerza constante disminuyen la fatiga del operador y mejoran la calidad de cada trabajo de remachado.
Usuarios comerciales de estos Squeezers
AIRBUS, ALCOA, BARNES AEROSPACE, BEECHCRAFT, BOEING AIRCRAFT, CANADA NATIONAL DEFENCE, DELTA AIRLINES, GE AIRCRAFT ENGINES, HONDA AIRCRAFT, KOREAN AEROSPACE, LODE KING INDUSTRIES, MUSCO SPORTS LIGHTING, NORTHROP GRUMMAN, ORENDA AEROSPACE, ROLLS ROYCE – REINO UNIDO, ROLLS ROYCE – EE. UU., SCHILLING ROBOTICS, SPIRIT AEROSYSTEMS, UTC AEROSPACE SYSTEMS, EJÉRCITO DE EE. UU., FUERZA AÉREA DE EE. UU., Evergreen Aviation Precision Corp. (EGAP)
Fuerza 3.5K
Especificación:
- Peso (sin yugo): 1.25 (0.56) lb (kg)
- Se requiere suministro de fluido: 0.55 (9) in³ (cc)
- Fuerza a presión hidráulica normal: 3480 (15.5) Lbf (KN)
- Presión Hidráulica Normal: 3500(24.1) psi (MPa)
- Presión hidráulica MÁX.: 4500(31) psi (MPa)
- Juego de remaches (pasador de compresión) Recorrido: 0.55 (14) pulgadas (mm)
ZPI-9009
Intensificador Neudraulico
ZPI-11016
Intensificador Neudraulico
F14G
Pedal de pie, protegido
| HH18L | Juego de mangueras hidráulicas de 6′(1.8 m) con acoplador |
| HH24L | Juego de mangueras hidráulicas de 8′(2.4 m) con acoplador |
| HH30L | Juego de mangueras hidráulicas de 10′(3 m) con acoplador |
| H18L | Juego de mangueras hidráulicas de 6′(1.8 m) |
| H24L | Juego de mangueras hidráulicas de 8′(2.4 m) |
| H30L | Juego de mangueras hidráulicas de 10′(3 m) |
* El yugo en “C” debe comprarse por separado
| exprimidor Modelo | Capacidad de remache Diámetro | Dispensador de fluido Obligatorio pulg³ (cc) | Fuerza en Normal Presión hidráulica lbf(kN) | Presión hidráulica | Juego de remaches (Pasador de compresión) Pulgada de viaje (mm) | Peso (sin yugo) libras (kg) | ||
| EGRESADO | Acero | Normal psi (MPa) | MAX psi (MPa) | |||||
| Z3000C | 1 / 8 (3.2) | 3 / 32 (2.4) | 0.39 (6.4) | 2690 (11.9) | 3500 (24.1) | 4500 (31) | 0.5 (12.7) | 1.05 (0.47) |
| Z3500C | 5 / 32 (4) | 1 / 8 (3.2) | 0.55 (9) | 3480 (15.5) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 1.25 (0.56) |
| Z6000C | 3 / 16 (4.8) | 5 / 32 (4) | 0.97 (15.9) | 6185 (27.5) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 1.72 (0.78) |

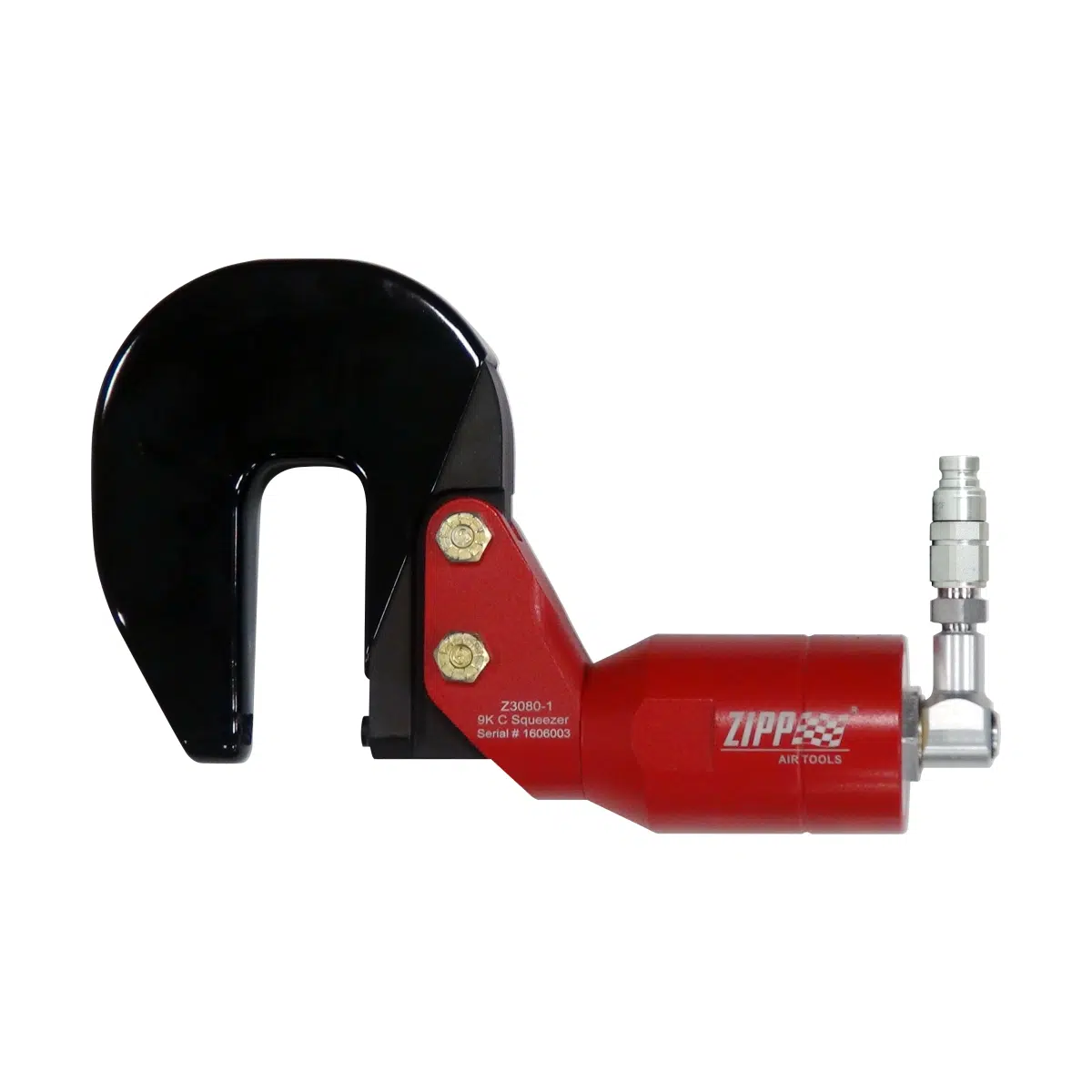

| Z9000C | 1 / 4 (6.4) | 3 / 16 (4.8) | 0.32 (21.6) | 8420 (37.4) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 2 (0.91) |
| C-Yugo Sistema exprimidor | Contenidos incluidos | |||||||
| Z3000CK-0 | Z3000C+ZPI-9009 SISTEMA DE EXPRIMIDOR 3K, SIN HORQUILLA | |||||||
| Z3500CK-0 | Z3500C+ZPI-11016 SISTEMA DE EXPRIMIDOR 3.5K, SIN HORQUILLA | |||||||
| Z6000CK-0 | SISTEMA EXTRACTOR Z6000C+ZPI-15047F 6K, SIN HORQUILLA | |||||||
| Z9000CK-0 | SISTEMA EXTRACTOR Z9000C+ZPI-15047F 9K, SIN HORQUILLA | |||||||
*Todos los C-Squeezers aceptan yugos CP-214 estándar de la industria. *Todos los exprimidores aceptan troqueles de remache con vástagos de 3/16″ (0.187″).
Yugo compatible con CP214
| Modelo | Alcanzar hacia adelante | Gap | "UN" | "B" | "DO" | Grosor |
| C030C08 | 0.78 " | 1.1 " | 2.72 " | 2.16 " | 1.12 " | 0.57 " |
| C030C09 | 0.9 " | 1.02 " | 3.27 " | 2.69 " | 1.12 " | 0.75 " |
| C030C13 | 1.33 " | 1.41 " | 2.72 " | 2.87 " | 1.4 " | 0.57 " |
| C030C14 | 1.4 " | 1.02 " | 3.73 " | 3.02 " | 1.4 " | 0.75 " |
| C030C15 | 1.5 " | 1.25 " | 2.98 " | 3.39 " | 1.12 " | 0.57 " |
| C030C30 | 3 " | 1.25 " | 4.44 " | 3.29 " | 1.12 " | 0.57 " |
| C030C40 | 4 " | 1.25 " | 5.89 " | 3.76 " | 1.12 " | 1.83 " |
| C030L25 | 2.5 " | 1.25 " | 3.67 " | 3.98 " | 1.12 " | 0.57 " |
| Z3028-1 | 1.32 " | 1.5 " | 3.23 " | 3.72 " | 1.4 " | 1 " |
| Z3028-2 | 2.07 " | 1.5 " | 4.23 " | 4.22 " | 1.4 " | 1 " |
| Z3028-3 | 3.07 " | 1.5 " | 5.23 " | 4.22 " | 1.4 " | 1 " |
| Z3028-4 | 4.07 " | 1.5 " | 6.35 " | 4.22 " | 1.4 " | 1 " |
| Z3028-5 | 1.49 " | 1.92 " | 3.46 " | 5.68 " | 1.12 " | 1.18 " |
| Z3028-6 | 3.53 " | 3.93 " | 6.77 " | 7.09 " | 1.5 " | 1.38 " |
*Confirme la longitud del portamatriz al realizar el pedido.
